Mixte bûches - granulés de bois MBG

Chaudière mixte bûches – granulés de bois

Deux corps de chauffe séparés

Relève automatique avec bois granulés

Allumage automatique des bûches

Gestion de la combustion par sonde Lambda

Régulation tactile gérant deux circuits de chauffage

Chaudière Mixte Bûches et Granulés de Bois
Mixte Bûches et Granulés de Bois

Profitez du confort et de la souplesse d’utilisation de deux énergies propres et renouvelables, le bois bûches et les granulés de bois.

L’utilisation de cette nouvelle génération est très flexible. Vous pouvez chauffer uniquement au bois ou uniquement aux granulés en utilisant la relève occasionnellement, ou alors bénéficier du confort des deux énergies, lorsque la température du ballon tampon a chuté, la chaudière granulés s’enclenchera automatiquement.

L’allumage de la chaudière à bûches est soit manuel (petit bois et allumette) soit automatique avec la chaudière à granulés. Il est également possible de programmer l’allumage automatique du bois à une heure définie.

Les performances sont maximisées grâce à la sonde lambda qui optimise à tout moment la combustion, que ce soit en bûches ou aux granulés, réduisant ainsi votre consommation au minimum.

En cas de changement de granulés de bois, la chaudière s’adapte automatiquement, aucun réglage ou paramétrage n’est nécessaire.

La chaudière mixte bûches et granulés en détail

Coupe Chaudière Mixte Bûches et Granulés de Bois

Ecran tactile convivial et simple d’utilisation

Aspiration automatique des fumées lors du chargement en bûches permettant d’éviter l’enfumage de la chaufferie

Tôles amovibles de protection du foyer évitant la formation de bistre

Support de combustion céramique

Chambre de post combustion

Actionneur manuel pour le nettoyage des circuits de fumées

Cendrier

Silo de stockage des pellets d’une capacité de 90 kg

Vis d’alimentation des granulés

Tubulures de refroidissement de la combustion des granulés

Paroi de refroidissement, anticondensation

Cendrier de la chaudière à granulés

Chambre de combustion des granulés

Extracteur à vitesse modulante et sonde 8 lambda de contrôle de combustion

Coupe Chaudière Mixte Bûches et Granulés de Bois

Grande porte de chargement du foyer, bûches de 50 cm. Grand volume de chargement (110 ou 155 l)

Porte d’allumage et nettoyage

Porte de décendrage

La chaudière bûches est toujours positionnée à gauche de la chaudière à granulés

La chaudière bois bûches est facile d’utilisation grâce à sa grande porte de chargement et sa deuxième porte permet d’accéder directement dans le bas du foyer pour son nettoyage ou l’allumage manuel de la chaudière.

La porte du bas permet de décendrer le foyer de post-combustion.

L’actionneur manuel de nettoyage des carnaux permet de maintenir le circuit des fumées propre très facilement et de garantir un rendement élevé en permanence.

Coupe Chaudière Mixte Bûches et Granulés de Bois
Chaudière Mixte Bûches et Granulés de Bois

Silo de stockage d’une capacité de 90 kg de granulés

Vis d’alimentation du foyer de combustion

Clapet fermeture de sécurité avec sonde

Résistance d’allumage

Cendrier

Chambre de combustion en acier inoxydable

Racleur de nettoyage

Cendrier

Tuyère de combustion, haute performance

Chaudière Mixte Bûches et Granulés de Bois

La chaudière à granulés s’allume automatiquement en fonction de la température du ballon tampon et de la température extérieure.

Le système de nettoyage de la grille de combustion par racleur garantit un fonctionnement optimal et sans intervention, même dans le cas de granulés pouvant former du mâchefer.

Les fréquences de nettoyage sont gérées automatiquement par la régulation; le décendrage du cendrier reste manuel.

Mode de chargement des granulés

Mode de chargement manuel par sacs en remplissant le silo journalier de la chaudière d’une capacité de 90 litres.

Chargement Manuel

Dans le cas d’une utilisation fréquente des granulés, il est possible de compléter la chaudière par un système automatique d’aspiration pour le transfert des granulés vers la chaudière.

Distance d’aspiration maxi entre la chaudière et le silo: 20 mètres.
Hauteur d’aspiration maxi: 3 mètres

Le silo peut être en acier, capacité de 750 kg, chargement manuel par sac.

Système automatique d’aspiration pour le transfert des granulés

Le silo textile, existe en différentes capacités de 2 à 7 tonnes, ou autres capacités sur demande.

silo textile de transfer de granulés

Le silo monté en autoconstruction.

silo monté en autoconstruction

Je souhaite une étude personnalisée

Prenez rendez-vous pour une étude GRATUITE de votre installation.

Ecran de commande

Ecran Chaudière Mixte Buches Granulés

La chaudière dispose d’un écran de commande tactile convivial et intuitif.

Les différents affichages permettent une vue globale du fonctionnement automatique de l’installation :
chaudière bûches et granulés, ballon(s) tampon (s), ballon sanitaire, circuits radiateurs et/ou plancher chauffant, circuit capteurs solaires.

Ecran Chaudière Mixte Buches Granulés

Régulation intégrée

La régulation gère et optimise :

  • La combustion, que ce soit en version bûches ou en granulés par l’intermédiaire de la sonde lambda.
  • L’ensemble de l’installation de chauffage.
  • Le démarrage de la chaudière à granulés lorsque la température du ballon tampon est inférieure à la valeur de consigne.
  • La gestion du ballon tampon par l’intermédiaire de deux sondes.
  • Deux circuits de chauffe en fonction de la température extérieure, action sur vannes motorisées.

Caractéristiques techniques

Caractéristiques techniques Chaudière Mixte Buches Granulés
Caractéristiques techniques Chaudière Mixte Buches Granulés

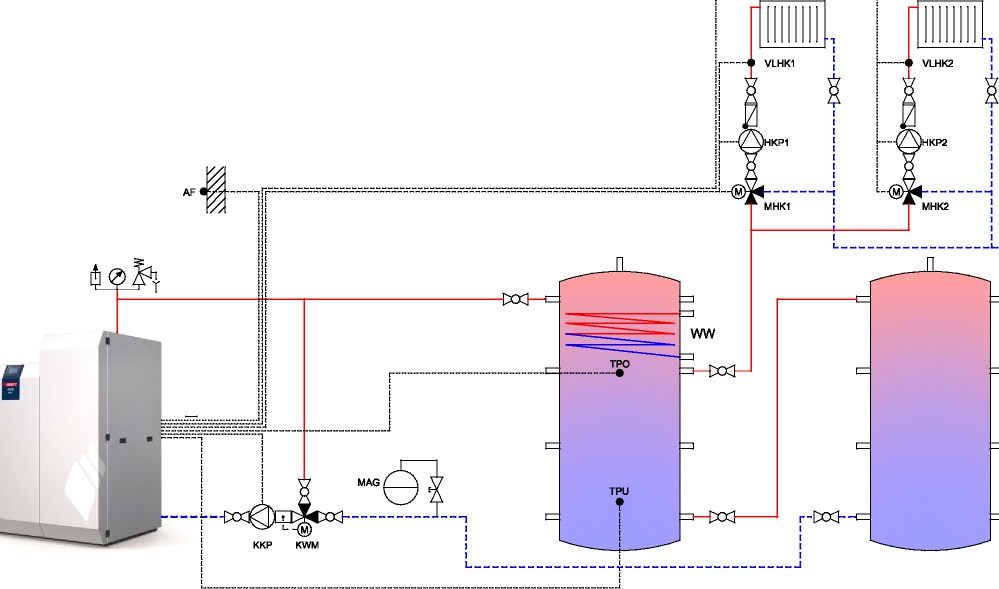

Schéma hydraulique

Schéma Hydraulique
KKP Pompe de recyclage
KWM Vanne de recyclage
MAG Vase d’expansion et soupape de sécurité
TPO Sonde ballon tampon haut
TPU Sonde ballon tampon bas
AF Sonde extérieure
MHK1 Vanne mélangeuse motorisée circuit 1
HKP1 Circulateur circuit 1
VLHK1 Sonde de départ circuit 1
MHK2 Vanne mélangeuse motorisée circuit 2
HKP2 Circulateur circuit 2
VLHK2 Sonde de départ circuit 2
WWW Echangeur sanitaire

Livraison

Pour une mise en place aisée, la chaudière bois et la chaudière à granulés sont livrées sur palettes individuelles.
Les chaudières sont entièrement câblées électriquement, jaquettes et isolation montées.

Connexion à distance

Le module de commande à distance pour smartphone ou tablette permet de piloter et de contrôler votre chaudière à distance et à tout moment.

Comme sur l’écran tactile de la chaudière, vous disposez d’une vue globale des températures et vous pouvez modifier les paramètres de combustion, de gestion du ballon tampon, des circuits de chauffe, de la production d’eau chaude sanitaire, des programmes horaires…

Il est également possible d’autoriser nos services techniques à se connecter à votre chaudière, ce qui permet de contrôler le bon fonctionnement de la chaudière et de réduire fortement le temps et le coût une éventuelle intervention.

commande à distance pour smartphone ou tablette

Conformité

La qualité de combustion, tant au bois qu’aux granulés, respecte les normes en vigueur et est conforme aux exigences de la classe environnementale 7 étoiles, bénéficiant ainsi des différentes aides et réductions fiscales.



La chaudière est garantie 5 ans, sous condition d’entretien et respect des prescriptions d’installation et d’utilisation. Les pièces d’usures sont garanties 1 an (voir notice).
